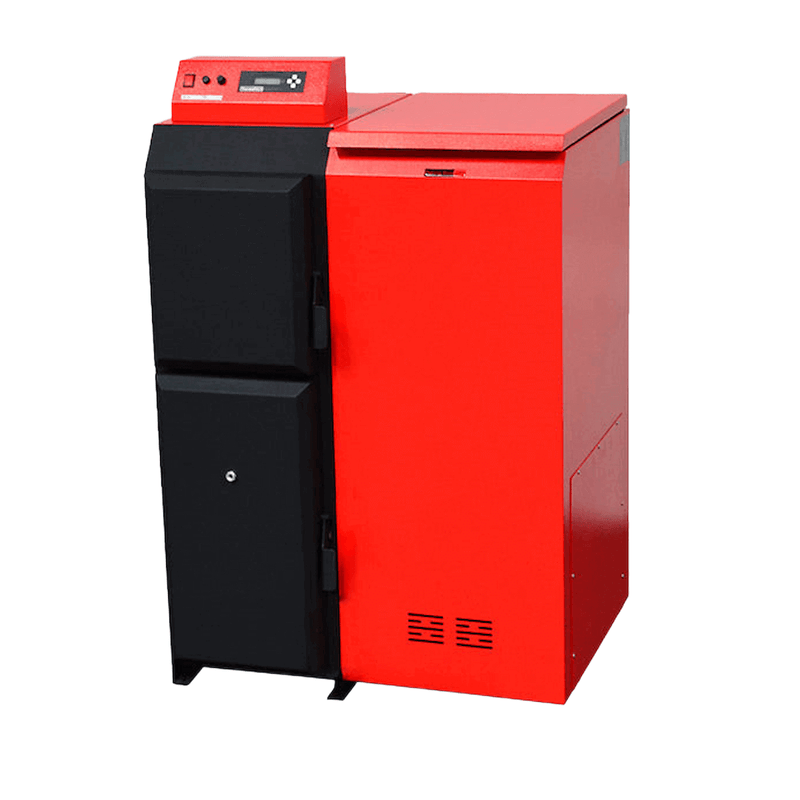

Ο λέβητας ThermoFLUX Pelling ECO 50 είναι ένας λέβητας pellet με υδρογόνο για υψηλότερα θερμικά φορτία σε οικιστικά κτίρια, πολυκατοικίες ή εμπορικά ακίνητα. Παρόλο που το μοντέλο φέρει την ένδειξη 50, η τεκμηριωμένη ονομαστική θερμική ισχύς είναι 47 kW με μερικό φορτίο 15,7 kW. Ο λέβητας έχει σχεδιαστεί για λειτουργία με ξύλινα pellet και διαθέτει ενσωματωμένα χειριστήρια και αισθητήρα θερμοκρασίας φλόγας.{index=0} : Αναφορά περιεχομένου[oaicite:1]{index=1}
Κύρια σημεία/Πλεονεκτήματα
- ⭐ Λέβητας pellet με ονομαστική θερμική ισχύ 47 kW και μερικό φορτίο ισχύος 15,7 kW για μεγαλύτερα συστήματα θέρμανσης με βάση το νερό. :contentReference[oaicite:2]{index=2}
- ⭐ Λέβητες κατηγορίας 5 σύμφωνα με το πρότυπο EN 303-5:2012 με τεκμηριωμένες τιμές απόδοσης από 91% έως 91,4%. :contentReference[oaicite:3]{index=3} : Αναφορά περιεχομένου[oaicite:4]{index=4}
- ⭐ Ενσωματωμένο σύστημα ελέγχου με αισθητήρα θερμοκρασίας φλόγας και 10 επίπεδα ισχύος για ρύθμιση ανάλογα με το φορτίο. :contentReference[oaicite:5]{index=5}
- ⭐ Ροή και επιστροφή σε 5/4" καθώς και σύνδεση σωλήνα καπναγωγού διαμέτρου 120 mm για υδραυλική ενσωμάτωση σε συμβατικά συστήματα θέρμανσης. :contentReference[oaicite:6]{index=6}
- ⭐ Δύο αισθητήρες προσωρινής αποθήκευσης περιλαμβάνονται στην παράδοση του ελεγκτή. Μια δεξαμενή προσωρινής αποθήκευσης συνιστάται ρητά στο εγχειρίδιο.
Πεδίο εφαρμογής & Στοχευμένο κοινό
Ο λέβητας είναι κατάλληλος για συστήματα θέρμανσης με βάση το νερό με υψηλότερες απαιτήσεις απόδοσης. Τυπικές εφαρμογές περιλαμβάνουν μεγαλύτερες μονοκατοικίες, πολυκατοικίες, γεωργικά κτίρια, εργαστήρια ή μικρότερες εμπορικές μονάδες, υπό την προϋπόθεση ότι ο σχεδιασμός του συστήματος, η ζήτηση θερμότητας και το μέγεθος της καμινάδας είναι συμβατά. (The 5/)4"Με τις συνδέσεις της, τη χωρητικότητα νερού 120 λίτρων και την προβλεπόμενη ενσωμάτωση σε λύσεις προσωρινής αποθήκευσης, η συσκευή απευθύνεται σε τεχνικά προσανατολισμένους χειριστές, ανακαινιστές και ειδικούς HVAC.
Κατάλληλο για/Οδηγίες για επιλογή
Η κατηγορία ισχύος των 47 kW είναι συνήθως κατάλληλη για κτίρια και συστήματα με σημαντικά υψηλότερη ζήτηση θέρμανσης από τις τυπικές λύσεις μονοκατοικιών. Μπορεί να είναι ιδιαίτερα πλεονεκτική όταν απαιτούνται μεγαλύτερες επιφάνειες θέρμανσης, πολλαπλές μονάδες ή δεξαμενή προσωρινής αποθήκευσης κατάλληλου μεγέθους. Αυτή η ταξινόμηση χρησιμεύει μόνο ως προκαταρκτικός οδηγός και δεν αντικαθιστά έναν επαγγελματικό υπολογισμό θερμικού φορτίου ή σχεδιασμό συστήματος.
Καθημερινά οφέλη
Κατά τη λειτουργία, το Pelling ECO 50 διαθέτει αυτόματη ανάφλεξη pellet μέσω ενός θερμαντικού στοιχείου. Το σύστημα ελέγχου ρυθμίζει την τροφοδοσία pellet και την ταχύτητα του ανεμιστήρα, επιτρέποντας λειτουργία ανάλογα με το φορτίο σε διαφορετικά επίπεδα ισχύος. Επίσης, σημαντικά για καθημερινή χρήση είναι τα ρυθμιζόμενα προγράμματα λέβητα, buffer και χρόνου, καθώς και η επιλογή για εξωτερικά αιτήματα θέρμανσης, για παράδειγμα μέσω θερμοστάτη ή επαφής ελέγχου.
Το εγχειρίδιο καθορίζει σαφή διαστήματα καθαρισμού για τη συντήρηση και τη λειτουργία: το δοχείο καύσης και ο θάλαμος καύσης περίπου κάθε 1 έως 10 ημέρες, ανάλογα με την ποιότητα των pellet, ο εναλλάκτης θερμότητας κάθε 4 έως 7 ημέρες και ο θάλαμος εξαγωγής περίπου κάθε έξι μήνες. Αυτό εξασφαλίζει σταθερά καθαρή και απρόσκοπτη λειτουργία.
Τεχνολογία & εξοπλισμός
Σύμφωνα με το εγχειρίδιο, ο λέβητας pellet περιλαμβάνει μια βάση δοχείου καύσης, ένα θερμαντικό στοιχείο, ένα δοχείο καύσης, έναν θάλαμο καύσης, έναν κοχλία μέτρησης, έναν αισθητήρα θερμοκρασίας φλόγας, μια χοάνη pellet, έναν αισθητήρα θερμοκρασίας, έναν περιοριστή θερμοκρασίας ασφαλείας, έναν ανεμιστήρα καυσαερίων και μια μονάδα ελέγχου. Η καύση παρακολουθείται από έναν αισθητήρα θερμοκρασίας φλόγας. Η μονάδα ελέγχου ρυθμίζει την τροφοδοσία pellet και την ταχύτητα του ανεμιστήρα για να επιτευχθεί το επιθυμητό επίπεδο απόδοσης.{index=12}
Η μονάδα ελέγχου είναι μόνιμα τοποθετημένη στο καπάκι του λέβητα και προ-καλωδιωμένη. Περιλαμβάνει επίσης λειτουργία εξωτερικού αιτήματος, χρονοδιακόπτες, ελάχιστες και μέγιστες ρυθμίσεις buffer και ένδειξη ισχύος.Για την πλευρά θέρμανσης, η ροή και η επιστροφή είναι η καθεμία σε 5/4" εκτελεσμένος.
Αποδοτικότητα & Περιβάλλο
Η τεχνική τεκμηρίωση για το μοντέλο Pelling ECO 50 καθορίζει απόδοση 91% σε μερικό φορτίο και 91,4% σε ονομαστική θερμική ισχύ. Επίσης, καταγράφονται μετρήσεις για σκόνη, CO, NOx και θερμοκρασία καυσαερίων. Ο λέβητας ταξινομείται ως συσκευή Κλάσης 5 και έχει δοκιμαστεί σύμφωνα με το πρότυπο EN 303-5:2012. Δεν καθορίζεται κατηγορία ενεργειακής απόδοσης στη διαθέσιμη τεκμηρίωση.
Μόνο τα ξύλινα pellets προορίζονται ως καύσιμο. Το συνιστώμενο πρότυπο καυσίμου είναι το PELET C1 σύμφωνα με το πρότυπο EN 303-5:2012 Πίνακας 7 με περιεκτικότητα σε υγρασία μικρότερη από 12%. Αυτό συμβάλλει στη συμμόρφωση με τις τεκμηριωμένες τιμές απόδοσης και εκπομπών.
αρμονία & Ενσωμάτωση συστήματος
Το Pelling ECO 50 έχει σχεδιαστεί για συστήματα θέρμανσης με βάση το νερό και μπορεί να ενσωματωθεί σε συστήματα με δεξαμενή αδρανείας. Το εγχειρίδιο συνιστά ρητά την εγκατάσταση μιας δεξαμενής αδρανείας. Περιγράφει επίσης δύο αισθητήρες δεξαμενής αδρανείας που λαμβάνονται υπόψη από το σύστημα ελέγχου. Η αντλία ενεργοποιείται στους 55 °C και απενεργοποιείται στους 50 °C, υπό την προϋπόθεση ότι η θερμοκρασία της δεξαμενής αδρανείας δεν είναι υψηλότερη.
Η τεκμηρίωση καθορίζει την απαιτούμενη πίεση παροχής 12 Pa για το σύστημα εξάτμισης, μια σύνδεση σωλήνα καυσαερίων Ø 120 mm, μια καμινάδα με ελάχιστη εσωτερική διάμετρο 120 mm και ελάχιστο ύψος 5 m. Ο σωλήνας εξάτμισης δεν πρέπει να έχει μήκος μεγαλύτερο από 3 m.
Σε λειτουργία έκτακτης ανάγκης, είναι δυνατή και η λειτουργία με καυσόξυλα. Ωστόσο, αυτό απαιτεί μια πρόσθετη σχάρα, η οποία δεν περιλαμβάνεται στον παραδοτέο εξοπλισμό. Για τη λειτουργία με καυσόξυλα, το εγχειρίδιο απαιτεί διπλή θερμική βαλβίδα ασφαλείας ή σύνδεση σε ανοιχτό σύστημα θέρμανσης.
Τεχνικά δεδομένα
| Κατασκευαστής | ThermoFLUX d.o.o. |
| Μοντέλο | Pelling ECO 50 |
| Τύπος προϊόντος | Λέβητας pellet |
| Ονομαστική θερμική ισχύς | 47 kW |
| Μερικό φορτίο | 15,7 kW |
| Απόδοση σε μερικό φορτίο/ονομαστική θερμική ισχύς | 91%/91,4% |
| Κατανάλωση ηλεκτρικής ενέργειας στην ονομαστική θερμική ισχύ | 410 W |
| Μέγιστη κατανάλωση ηλεκτρικής ενέργειας. | 420 W |
| Κατανάλωση ηλεκτρικής ενέργειας σε κατάσταση αναμονής | 3 Δ |
| Τάση/Συχνότητα | 230 V/50 Hz |
| Προ-προστασία | 6 Α |
| κατηγορία λέβητα | 5 |
| Μέγιστη λειτουργούσα πίεση | 3 μπαρ |
| Μέγιστη θερμοκρασία ροής | 80 °C |
| Ελάχ.Θερμοκρασία επιστροφής | 50 °C |
| Περιεκτικότητα σε νερό | 120 λίτρα |
| Κατανάλωση pellet | 3,5/11,1 kg/h |
| Δοχείο σφαιριδίων | 110/185 κιλά |
| Βάρος | 392 κιλά |
| Ευρύχωροι λέβητες | 510 χιλιοστά |
| Πλάτος με σιλό standard/maxi | 810/1010 χιλ. |
| Υψος | 1385 χιλιοστά |
| βάθος | 1098 χιλιοστά |
| Ύψος σύνδεσης ροής/επιστροφής | 85/1415 χιλιοστά |
| Ροή/Επιστροφή | 5/4" /5/4" |
| Σύνδεση σωλήνα καπνοδόχου | Ø 120 mm |
| Κέντρο ύψους σύνδεσης σωλήνα καπνοδόχου | 1630 χιλιοστά |
| Απαιτούμενη πίεση παροχής | 12 Pa/0,12 mbar |
| Ελάχιστη διατομή αέρα τροφοδοσίας | 300 τ.μ. |
| Επίπεδο ηχητικής πίεσης εκπομπών | 50,3 dB(A) |
| Θερμοκρασία καυσαερίων στην ονομαστική θερμική ισχύ | 142 °C |
| Θερμοκρασία καυσαερίων σε μερικό φορτίο | 91 °C |
| καύσιμα | PELET C1 σύμφωνα με το πρότυπο EN 303-5:2012 Πίνακας 7· περιεκτικότητα σε νερό μικρότερη από 12% |
| Πρότυπο/Δοκιμή | EN 303-5:2012 |
| CE | Ναί |
| Κατηγορία ενεργειακής απόδοσης | Α+ |
Πεδίο εφαρμογής της παράδοσης
- Λέβητας pellet ThermoFLUX Pelling ECO
- Βούρτσα για τον καθαρισμό των σωλήνων με φτυάρι
- Οδηγίες χρήσης
- Δύο θερμοστάτες/αισθητήρες buffer για εξωτερική ζήτηση
Δεν περιλαμβάνεται επιπλέον σχάρα για καύση ξύλων. :contentReference[oaicite:22]{index=22}
Αξεσουάρ & Σύσταση συστήματος
Οι λογικές προσθήκες στο σύστημα περιλαμβάνουν μια δεξαμενή αδρανείας κατάλληλου μεγέθους, μια ενίσχυση θερμοκρασίας επιστροφής, εξαρτήματα ασφαλείας για το κύκλωμα του λέβητα και ένα συμβατό κιτ σύνδεσης. Εάν σχεδιάζεται η χρήση καυσόξυλων, πρέπει επίσης να ληφθεί υπόψη μια κατάλληλη σχάρα και μια διπλή θερμική βαλβίδα ασφαλείας. Το εγχειρίδιο συνιστά ρητά τη δεξαμενή αδρανείας ως προσθήκη και απαιτεί πρόσθετο εξοπλισμό ασφαλείας για τη λειτουργία με καυσόξυλα.
Οδηγίες συναρμολόγησης και ασφαλείας
Η συναρμολόγηση, η ηλεκτρική εγκατάσταση και η θέση σε λειτουργία πρέπει να εκτελούνται αποκλειστικά από εξειδικευμένους επαγγελματίες ή εξουσιοδοτημένους συνεργάτες. Σύμφωνα με το εγχειρίδιο, τα εξαρτήματα ασφαλείας, η υδραυλική ενσωμάτωση, η καμινάδα και το σύστημα απαγωγής πρέπει να σχεδιάζονται και να εγκαθίστανται επαγγελματικά σύμφωνα με τους ισχύοντες κανονισμούς. Πρέπει να διασφαλίζεται επαρκής παροχή φρέσκου αέρα για το λεβητοστάσιο. Δεν επιτρέπονται συστήματα εξαερισμού ή απορροφητήρες στο χώρο εγκατάστασης.
Κατάλληλα εξαρτήματα συστήματος
Οι συνδεδεμένες σελίδες καταστήματος και οι σελίδες προϊόντων είναι ενεργές gemashop.de διαθέσιμος.
Συχνές ερωτήσεις
Είναι ο ThermoFLUX Pelling ECO 50 ένας καθαρός λέβητας pellet;
Ναι, ο λέβητας έχει σχεδιαστεί κυρίως για ξύλινα pellets. Η λειτουργία έκτακτης ανάγκης με κορμούς είναι δυνατή σύμφωνα με το εγχειρίδιο, αλλά αυτό απαιτεί πρόσθετα εξαρτήματα και ισχύουν ειδικοί κανονισμοί ασφαλείας.{index=26}
Ποια είναι η πραγματική απόδοση του μοντέλου;
Το όνομα του μοντέλου είναι Pelling ECO 50. Η τεχνική τεκμηρίωση καθορίζει ονομαστική θερμική ισχύ 47 kW και μερικό φορτίο 15,7 kW. :contentReference[oaicite:27]{index=27} : Αναφορά περιεχομένου[oaicite:28]{index=28}
Απαιτείται δεξαμενή προσωρινής αποθήκευσης;
Το εγχειρίδιο συνιστά ρητά την εγκατάσταση μιας δεξαμενής προσωρινής αποθήκευσης. Επιπλέον, το σύστημα ελέγχου περιγράφει την ενσωμάτωση δύο αισθητήρων προσωρινής αποθήκευσης. Σύμφωνα με το εγχειρίδιο, η δεξαμενή προσωρινής αποθήκευσης είναι υποχρεωτική κατά τη λειτουργία με κορμούς.{index=29}
Τι συνδέσεις έχει ο λέβητας;
Η ροή και η επιστροφή είναι η καθεμία σε 5/4" Η σύνδεση του σωλήνα καπνοδόχου έχει διάμετρο 120 mm. :contentReference[oaicite:30]{index=30}
Ποιες απαιτήσεις ισχύουν για την καμινάδα;
Η τεκμηρίωση απαιτεί καμινάδα με ελάχιστη εσωτερική διάμετρο 120 mm και ελάχιστο ύψος 5 m. Καθορίζει επίσης ελάχιστο ρεύμα 12 Pa. Ο σωλήνας καπνοδόχου δεν πρέπει να υπερβαίνει τα 3 m σε μήκος. :contentReference[oaicite:31]{index=31} : Αναφορά περιεχομένου[oaicite:32]{index=32}
Πόσο περίπλοκη είναι η διαδικασία καθαρισμού;
Ανάλογα με την ποιότητα του pellet, το δοχείο καύσης και ο θάλαμος καύσης πρέπει να καθαρίζονται περίπου κάθε 1 έως 10 ημέρες. Το εγχειρίδιο καθορίζει τον καθαρισμό του εναλλάκτη θερμότητας κάθε 4 έως 7 ημέρες και του θαλάμου εξαγωγής περίπου κάθε έξι μήνες.{index=33}
Ποια ηλεκτρικά δεδομένα είναι σχετικά;
Ο λέβητας λειτουργεί στα 230 V και 50 Hz. Η τεκμηρίωση καθορίζει κατανάλωση ηλεκτρικής ενέργειας 410 W στην ονομαστική θερμική ισχύ, μέγιστη 420 W και ασφάλεια 6 A. :contentReference[oaicite:34]{index=34} : Αναφορά περιεχομένου[oaicite:35]{index=35}
Υπάρχει κάποια πληροφορία σχετικά με την εγγύηση;
Σύμφωνα με το εγχειρίδιο, η εγγύηση είναι 5 έτη για το σώμα του λέβητα και 2 έτη για τα ηλεκτρικά εξαρτήματα, όπως η μονάδα ελέγχου, ο κινητήρας, ο ανεμιστήρας και το θερμαντικό στοιχείο. Οι όροι και οι προϋποθέσεις του εισαγωγέα ή του αντιπροσώπου, καθώς και η σωστή εγκατάσταση και θέση σε λειτουργία, είναι καθοριστικοί.{index=36}
