Στρώματα - μνήμη buffer με 1 εναλλάκτη θερμότητας

Στρωματοποιημένη ενδιάμεση αποθήκευση SPSR – Αποδοτική λύση αποθήκευσης για συστήματα θέρμανσης, ηλιακής ενέργειας και στερεών καυσίμων

Επισκόπηση προϊόντος

Η στρωματοποιημένη δεξαμενή αδρανείας SPSR είναι μια στιβαρά κατασκευασμένη δεξαμενή αποθήκευσης ζεστού νερού για συστήματα θέρμανσης, ηλιακά θερμικά συστήματα και σταθμούς συμπαραγωγής θερμότητας και ενέργειας. Συνδυάζει έναν σταθερό σχεδιασμό δεξαμενής με ενσωματωμένη στρωματοποιημένη τεχνολογία και έναν μόνιμα συγκολλημένο εναλλάκτη θερμότητας λείου σωλήνα, εξασφαλίζοντας έτσι υψηλή απόδοση συστήματος και αξιόπιστη στρωματοποίηση της ροής επιστροφής.

Κατασκευή και υλικά

Η δεξαμενή και ο εναλλάκτης θερμότητας γυμνού σωλήνα είναι κατασκευασμένα από χάλυβα υψηλής ποιότητας S235JRG2 σύμφωνα με τα πρότυπα DIN 4753 και EN 12897. Το εσωτερικό δεν έχει υποστεί επεξεργασία και το εξωτερικό κέλυφος έχει υποστεί αστάρωμα. Η δεξαμενή αποθήκευσης στερεώνεται με ασφάλεια σε δακτύλιο βάσης. Η δεξαμενή έχει σχεδιαστεί για μέγιστη πίεση λειτουργίας 5 bar και διαθέτει δύο υποδοχές για ηλεκτρικά θερμαντικά στοιχεία.

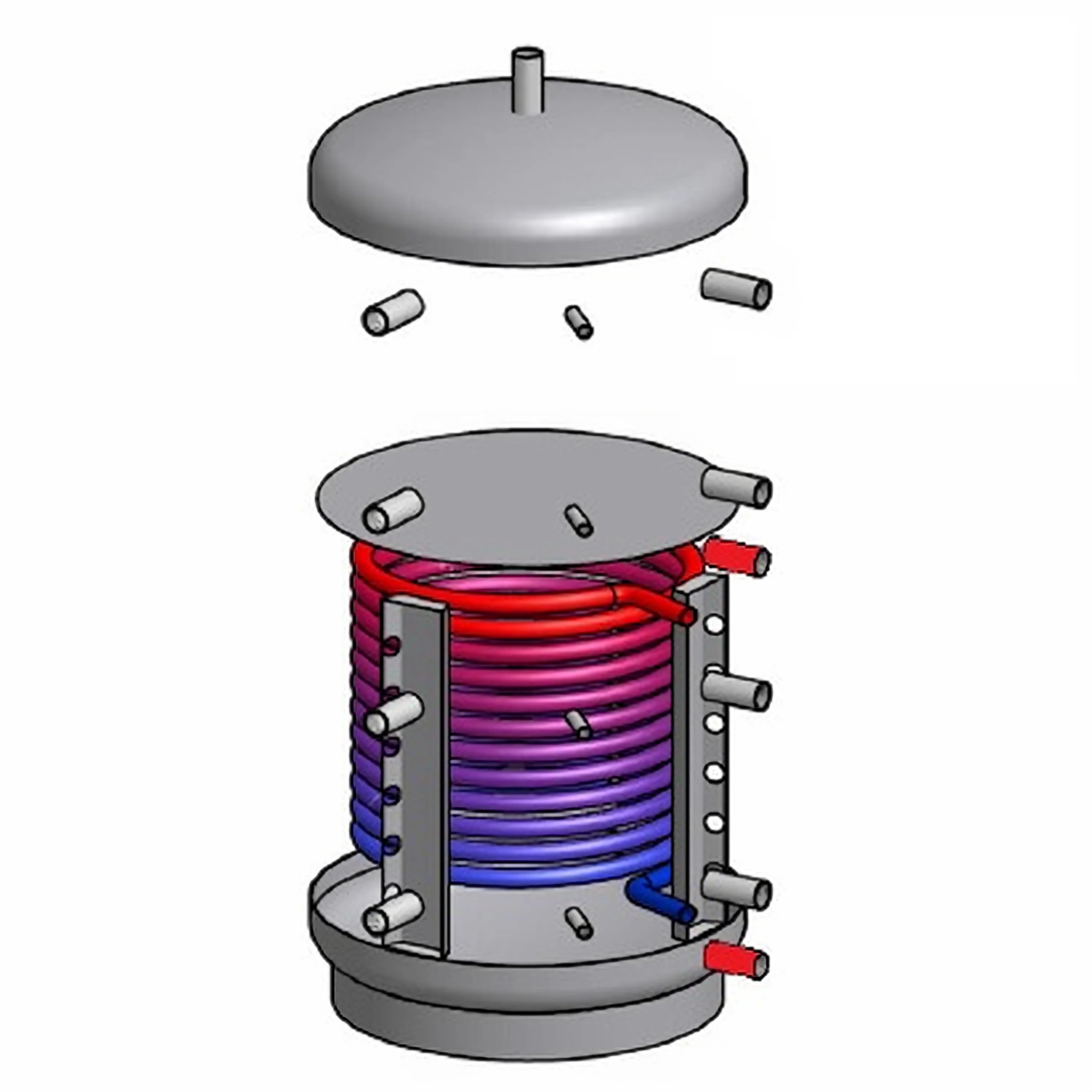

Τεχνολογία στρώσεων και εναλλάκτες θερμότητας

Για βελτιστοποιημένη στρωμάτωση, κανάλια στρωμάτωσης είναι ενσωματωμένα στη δεξαμενή αποθήκευσης και συγκολλημένη είναι μια πλάκα στρωμάτωσης. Αυτά τα εξαρτήματα μειώνουν την ανάμειξη και βελτιώνουν τη θερμοκρασιακή στρωμάτωση, αυξάνοντας έτσι την αξιοποιήσιμη ποσότητα θερμότητας. Ο μόνιμα συγκολλημένος εναλλάκτης θερμότητας με λείο σωλήνα εξασφαλίζει αποτελεσματική ανταλλαγή θερμότητας για τα ηλιακά και τα κυκλώματα θέρμανσης.

Συνδέσεις και ευκολία εγκατάστασης

Η διάταξη σύνδεσης υπό γωνία 90° διευκολύνει την εγκατάσταση και τη σύνδεση πολλαπλών δεξαμενών προσωρινής αποθήκευσης. Αυτό επιτρέπει συμπαγείς διατάξεις συστήματος και απλή σύνδεση συστήματος. Η διάταξη των συνδέσεων και ο δακτύλιος βάσης απλοποιούν την εγκατάσταση και την επακόλουθη συντήρηση.

Παραλλαγές μόνωσης – EPS AirPor® γκρι

Η γκρι μόνωση αφρού πολυστερίνης EPS AirPor® διατίθεται σε πάχος 100 mm (κλάση απόδοσης C) και 130 mm (κλάση απόδοσης B). Η μόνωση συνδυάζει EPS με ένα επιπλέον στρώμα fleece και ένα μείγμα νανοσωματιδίων γραφίτη, τα οποία μειώνουν σημαντικά την απώλεια θερμότητας μέσω αυξημένης ανάκλασης θερμότητας.

Χάρη στην ελαφριά, ακριβή κατασκευή της, η μόνωση εγκαθίσταται γρήγορα, είναι μηχανικά στιβαρή και 100% ανακυκλώσιμη. Το συνολικό πάχος της μόνωσης, καθώς και η πρόσθετη μόνωση δαπέδου και στέγης, εξασφαλίζουν σημαντική εξοικονόμηση ενέργειας κατά τη λειτουργία.

Μονωτική παραλλαγή – εξαιρετικά άκαμπτος αφρός PU

Η μόνωση από εξαιρετικά άκαμπτο αφρό PU πάχους 150 mm (για δεξαμενές 600–1000 l) συνδυάζει εξαιρετική απόδοση μόνωσης με ένα περίβλημα RAL 9006 PS και μια ταινία ακροδεκτών για εύκολη εγκατάσταση. Ένα φλις από πολυεστερικές ίνες 10 mm αποτρέπει τις απώλειες μεταφοράς στο τοίχωμα, το καπάκι και τα μανίκια της δεξαμενής.

Με θερμική αγωγιμότητα περίπου 0,023 W/mK και κλάση απόδοσης Α, αυτή η μόνωση προσφέρει την καλύτερη απόδοση μόνωσης στη σειρά και είναι επίσης ανακυκλώσιμη και φιλική προς το δέρμα.

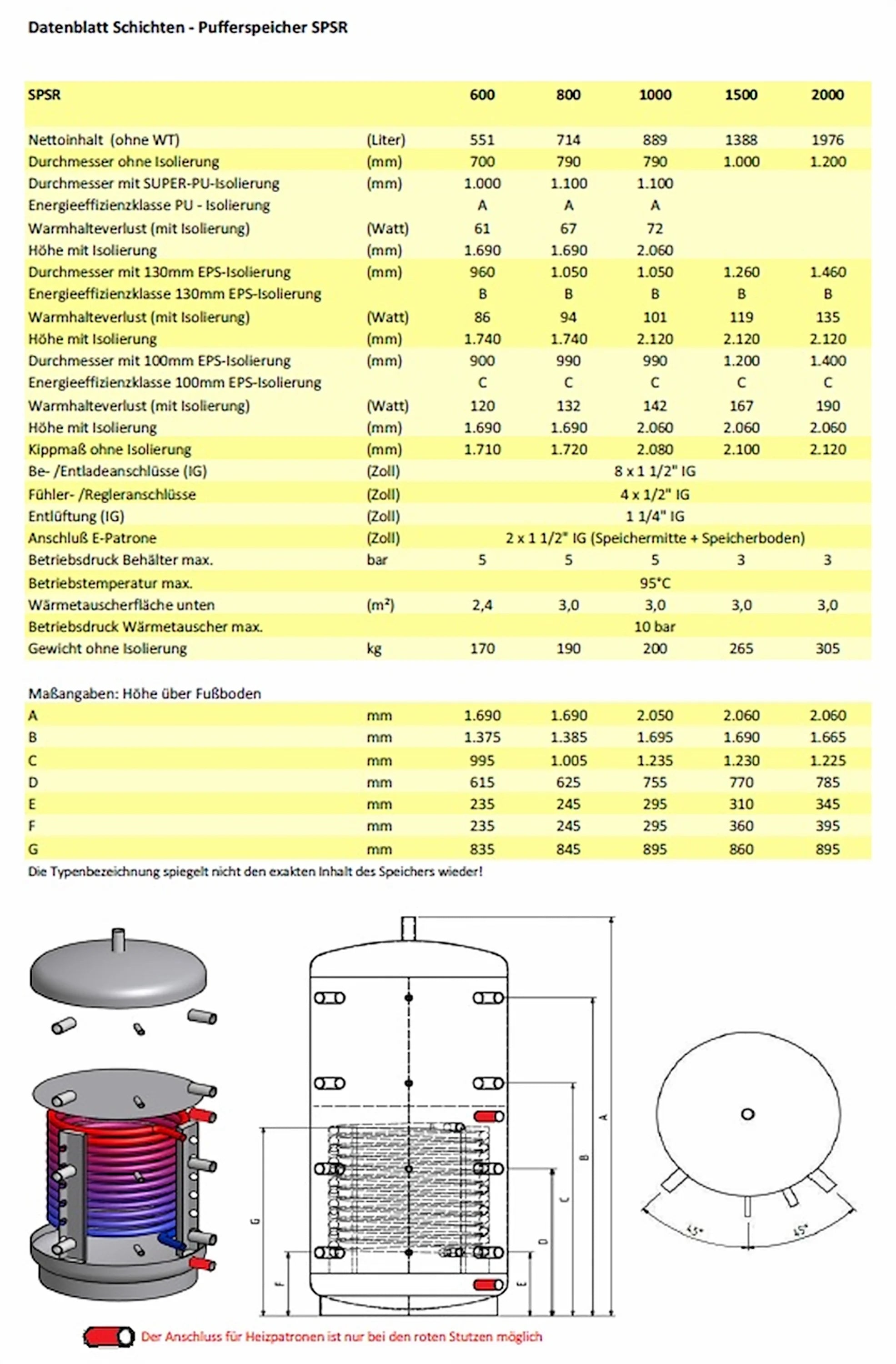

Τεχνικά δεδομένα και εξοπλισμός

Το SPSR είναι εξοπλισμένο με κανάλια στρωματοποίησης, πλάκα στρωματοποίησης και έναν μόνιμα εγκατεστημένο εναλλάκτη θερμότητας λείου σωλήνα. Άλλα χαρακτηριστικά περιλαμβάνουν ένα ακατέργαστο εσωτερικό και ένα ασταρωμένο εξωτερικό, δύο υποδοχές για ηλεκτρικά θερμαντικά δοχεία και σχεδιασμό για πίεση λειτουργίας έως και 5 bar.

Πλεονεκτήματα και τομείς εφαρμογής

Ο συνδυασμός στοχευμένης τεχνολογίας στρώσεων, υψηλής ποιότητας κατασκευής χάλυβα και αποτελεσματικής μόνωσης αυξάνει την απόδοση των συστημάτων θέρμανσης και μειώνει τις απώλειες θερμότητας. Οι τομείς εφαρμογής περιλαμβάνουν συστήματα θέρμανσης, λέβητες στερεών καυσίμων, ηλιακά συστήματα και σταθμούς συμπαραγωγής θερμότητας και ηλεκτρικής ενέργειας, καθώς και συστήματα συνδυασμένης ενέργειας που βασίζονται σε αξιόπιστη διαστρωμάτωση θερμοκρασίας.

Περιβάλλον, ασφάλεια και πρότυπα

Τα υλικά που χρησιμοποιούνται είναι φιλικά προς το περιβάλλον και σε μεγάλο βαθμό ανακυκλώσιμα.Τα μονωτικά υλικά πληρούν τις κοινές απαιτήσεις πυροπροστασίας (DIN 4102 B2) και τις απαιτήσεις θερμικής αγωγιμότητας σύμφωνα με το πρότυπο DIN EN 12667, πράγμα που σημαίνει ότι η δεξαμενή αποθήκευσης πληροί υψηλά πρότυπα ασφάλειας και περιβάλλοντος.

Επιλογή, οδηγίες εγκατάστασης και σέρβις

Επιλέξτε την κατάλληλη χωρητικότητα αποθήκευσης και παραλλαγή μόνωσης που ταιριάζει στις ανάγκες του συστήματός σας. Η τυποποιημένη διάταξη μανικιών διευκολύνει την ενσωμάτωση. Για βέλτιστη απόδοση, συνιστώνται επαγγελματική εγκατάσταση από εκπαιδευμένο προσωπικό και εξέταση των διαμορφώσεων σύνδεσης κατά τον σχεδιασμό του συστήματος.

Πεδίο εφαρμογής της παράδοσης

• Στρωματοποιημένη δεξαμενή αποθήκευσης με 1 εναλλάκτη θερμότητας της επιλογής σας
• συμπεριλαμβανομένης επιλεγμένης μόνωσης
• Συνέλευση &ενισχυτής; οδηγίες λειτουργίας
