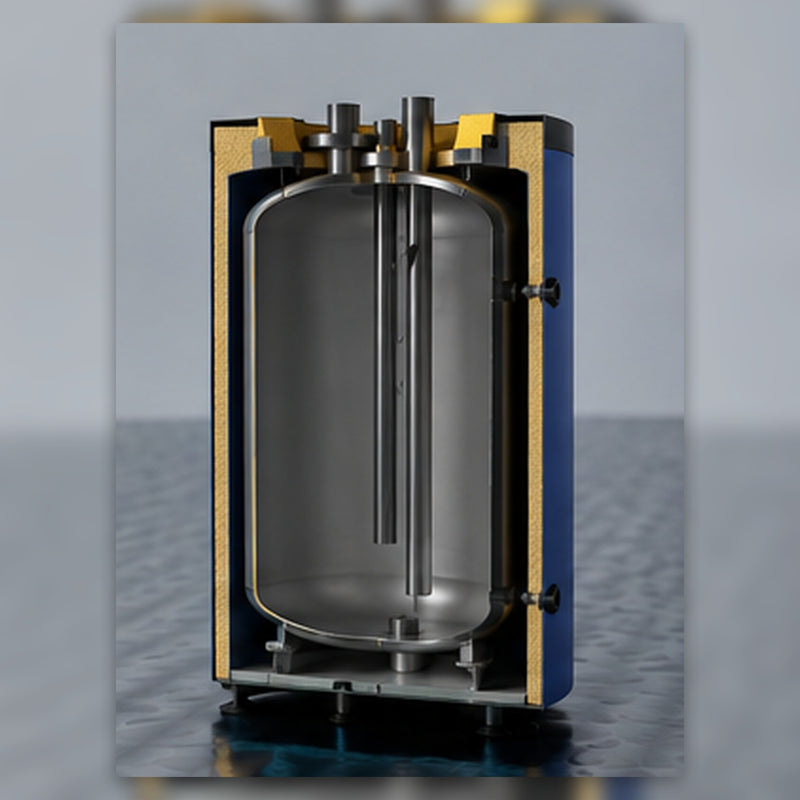

SUNEX FISH S4 Carbon Pufferspeicher με 200 λίτρα
Ο SUNEX FISH S4 Carbon είναι ένας συμπαγής θερμοδοχείο (buffer tank) για την αποθήκευση και τη χρονικά μετατοπισμένη παροχή νερού θέρμανσης. Με χωρητικότητα 200 λίτρων, υποστηρίζει την υδραυλική αποσύνδεση μεταξύ της πηγής θερμότητας και του κυκλώματος θέρμανσης, συμβάλλοντας έτσι σε μια πιο ομοιόμορφη λειτουργία του συστήματος.
Το κατακόρυφο δοχείο είναι κατάλληλο για κλειστά συστήματα θέρμανσης και, με κατάλληλη υδραυλική διαστασιολόγηση, μπορεί να συνδυαστεί μεταξύ άλλων με αντλίες θερμότητας, λέβητες στερεών καυσίμων, συστήματα πετρελαίου και φυσικού αερίου, καθώς και με ηλεκτρικές πηγές θερμότητας. Προορίζεται αποκλειστικά για νερό θέρμανσης και δεν επιτρέπεται να χρησιμοποιηθεί ως δοχείο πόσιμου νερού, νερού χρήσης ή ζεστού νερού.
Τεχνικά χαρακτηριστικά & εξοπλισμός
Η εσωτερική δεξαμενή είναι κατασκευασμένη από πολυαιθυλένιο υψηλής πυκνότητας και σταθεροποιείται εξωτερικά από ενισχυμένο με ίνες γυαλιού σύνθετο υλικό. Η σύνθετη κατασκευή είναι ανθεκτική στη διάβρωση και δεν απαιτεί την προστασία από τη διάβρωση μέσω ανόδου μαγνησίου, που είναι συνήθης στα κλασικά χαλύβδινα δοχεία.
Μια θερμομόνωση πάχους περίπου 30 χιλιοστών από σκληρό αφρό πολυουρεθάνης μειώνει την απώλεια θερμότητας προς το περιβάλλον. Οι υδραυλικές συνδέσεις και οι υποδοχές για τους αισθητήρες θερμοκρασίας είναι διατεταγμένες κεντρικά στο επάνω μέρος. Έτσι, το δοχείο μπορεί να ενσωματωθεί με σαφήνεια στην υδραυλική εγκατάσταση, ακόμη και σε περιορισμένους χώρους.
Πλεονεκτήματα στην καθημερινή χρήση
Με βάρος μόλις 33 κιλών, το σύνθετο θερμοδοχείο μεταφέρεται και τοποθετείται ευκολότερα από πολλά συγκρίσιμα χαλύβδινα δοχεία. Ωστόσο, το χαμηλό βάρος δεν απαλλάσσει από την ανάγκη σταθερής τοποθέτησης σε επίπεδη και επαρκώς φέρουσα επιφάνεια.
Η ενεργειακή κλάση B και η απώλεια αναμονής 58 watt υποστηρίζουν την ελεγχόμενη αποθήκευση θερμότητας. Δεδομένου ότι το δοχείο δεν διαθέτει ενσωματωμένο εναλλάκτη θερμότητας, η λειτουργία του παραμένει σαφώς προσανατολισμένη στην άμεση αποθήκευση του νερού θέρμανσης εντός του υδραυλικού συστήματος.
Ενσωμάτωση στο σύστημα & συμβατότητα
Ο FISH S4 Carbon μπορεί να χρησιμοποιηθεί μεταξύ μιας γεννήτριας θερμότητας και ενός ή περισσότερων κυκλωμάτων θέρμανσης. Τυπικές εφαρμογές είναι η υδραυλική αποσύζευξη, η αύξηση του διαθέσιμου όγκου του συστήματος και η χρονική αποθήκευση της παραγόμενης θερμότητας.
Η πραγματική καταλληλότητα για μια συγκεκριμένη αντλία θερμότητας, έναν λέβητα ή ένα σύστημα πολλαπλών κυκλωμάτων εξαρτάται από τον ογκομετρικό ρυθμό ροής, την ισχύ, το εύρος θερμοκρασίας, τον έλεγχο και την υδραυλική διάταξη του συστήματος. Για άμεση ένταξη ηλιακής θερμικής ενέργειας, αυτή η έκδοση δεν διαθέτει ενσωματωμένο εναλλάκτη θερμότητας ηλιακού συστήματος.
Τεχνικά χαρακτηριστικά με μια ματιά
| Τύπος δεξαμενής | Δεξαμενή αποθήκευσης χωρίς ενσωματωμένο εναλλάκτη θερμότητας |
| Χωρητικότητα δεξαμενής | 200 λίτρα |
| Υλικό | Εσωτερική δεξαμενή από HDPE με ενίσχυση από σύνθετο υλικό υαλοϊνών |
| Κατάλληλο για πόσιμο νερό | Όχι |
| Αριθμός εναλλακτών θερμότητας | 0 |
| Θερμομόνωση | περ. 30 mm σκληρός αφρός PU |
| Μέγιστη θερμοκρασία λειτουργίας | 75 °C |
| Μέγιστη πίεση λειτουργίας | 6 bar |
| Βάρος | 33 kg |
Τοποθέτηση
Ο αποθηκευτικός δοχείο πρέπει να τοποθετηθεί αποκλειστικά όρθιο και σε κατακόρυφη θέση. Το έδαφος πρέπει να είναι επίπεδο, μόνιμα στεγνό και να αντέχει το βάρος λειτουργίας του πλήρως γεμάτου δοχείου. Οι σωληνώσεις πρέπει να συνδέονται χωρίς τάση και να στηρίζονται έτσι ώστε να μην μεταφέρονται δυνάμεις εφελκυσμού, πίεσης ή κάμψης στο σύνθετο δοχείο και στις συνδέσεις του.
Η υδραυλική σύνδεση, η δοκιμή πίεσης, η πλήρωση, η εξαέρωση και η θέση σε λειτουργία πρέπει να πραγματοποιούνται από εξειδικευμένο τεχνικό θέρμανσης. Η βαλβίδα ασφαλείας, το δοχείο διαστολής με μεμβράνη, η εξαέρωση, η εκκένωση καθώς και τα εξαρτήματα μέτρησης και ρύθμισης πρέπει να σχεδιάζονται σύμφωνα με τη συγκεκριμένη εγκατάσταση.
Υποδείξεις
Η επιτρεπόμενη πίεση λειτουργίας των 6 bar και η μέγιστη θερμοκρασία λειτουργίας των 75 °C δεν πρέπει να υπερβαίνονται. Πριν από την τοποθέτηση και την παραγγελία υλικών, πρέπει να ελέγχονται η εκτέλεση των συνδέσεων, οι διαστάσεις των συνδέσεων και η συγκεκριμένη εκτέλεση του προϊόντος στο παραδοθέν δοχείο, στην πινακίδα τύπου και σύμφωνα με τα τρέχοντα έγγραφα του κατασκευαστή.
Το δοχείο δεν πρέπει να υποβάλλεται σε μηχανική επεξεργασία, διάτρηση ή έκθεση σε γυμνή φλόγα. Σε περίπτωση ορατών ρωγμών, παραμορφώσεων ή διαρροών, δεν επιτρέπεται η θέση σε λειτουργία.
Περιεχόμενο παράδοσης
- 1 × SUNEX FISH S4 Carbon αποθηκευτικό δοχείο (buffer) 200 λίτρων
