Produktüberblick & Einsatzbereich

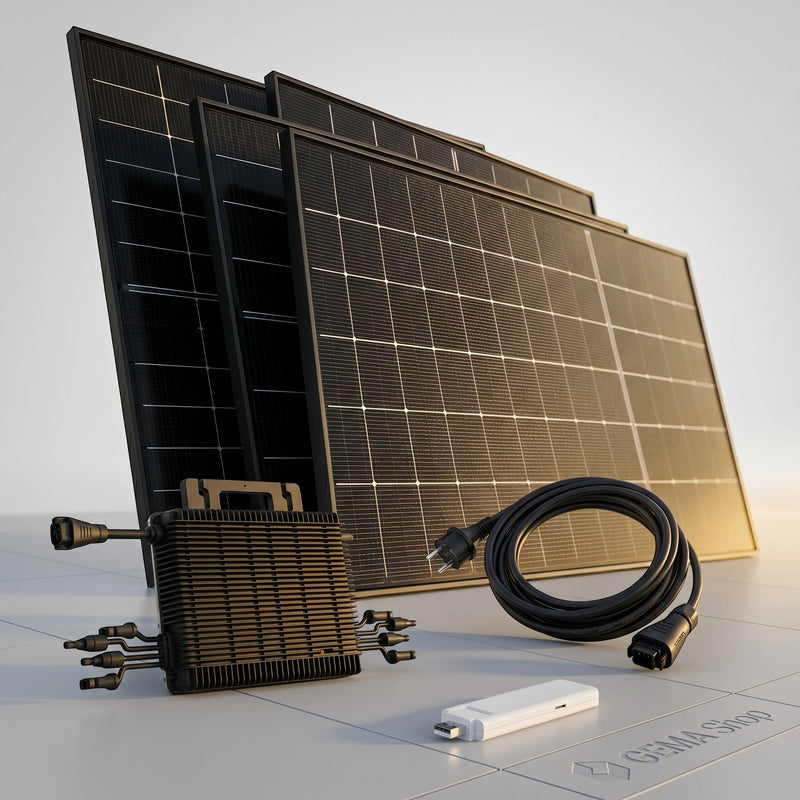

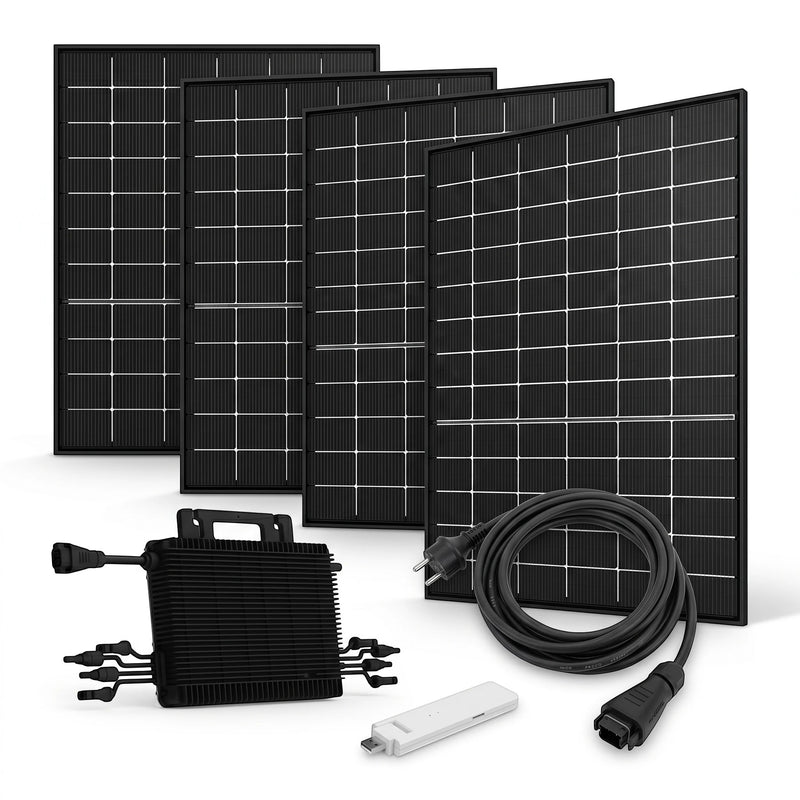

Das Balkonkraftwerk 1,84 kWp kombiniert vier bifaziale Jolywood PV-Module mit jeweils 460 Wp, einen Hoymiles HMS-1600-4T Mikro-Wechselrichter, ein 10 Meter langes AC-Stromkabel und die Datenübertragungseinheit DTU-WLite-S. Die installierte DC-Gesamtleistung beträgt 1.840 Wp, während der Mikro-Wechselrichter eine AC-Nennausgangsleistung von 1.600 VA bereitstellt.
Das PV-Komplettpaket eignet sich für geplante Solaranlagen auf geeigneten Balkonen, Terrassen, Flachdächern, Nebengebäuden oder Freiflächen. Montagesystem, Anschlussart und elektrische Einbindung müssen passend zum vorgesehenen Aufstellort ausgewählt und geprüft werden.
Technik & Ausstattung

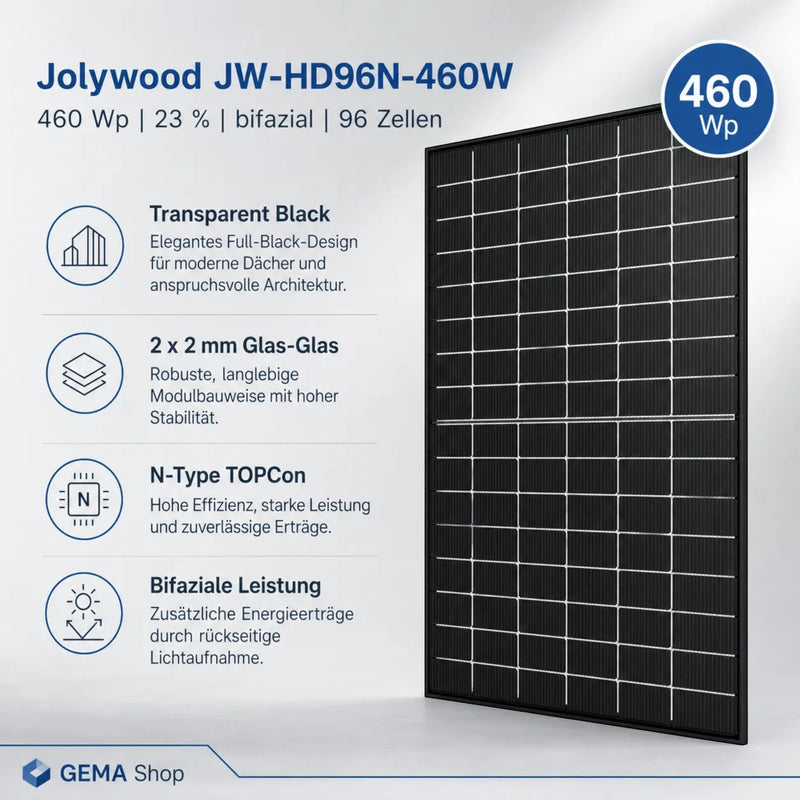

Die Jolywood JW-HD96N-R2-460 Module verwenden n-Type J-TOPCon Solarzellen und sind als bifaziale Glas-Glas-Module ausgeführt. Jedes Modul erreicht eine Nennleistung von 460 Wp und einen Modulwirkungsgrad von 23,0 Prozent. Durch die bifaziale Bauweise kann bei geeigneter Montage zusätzlich auf die Modulrückseite auftreffendes Licht zur Stromerzeugung genutzt werden.

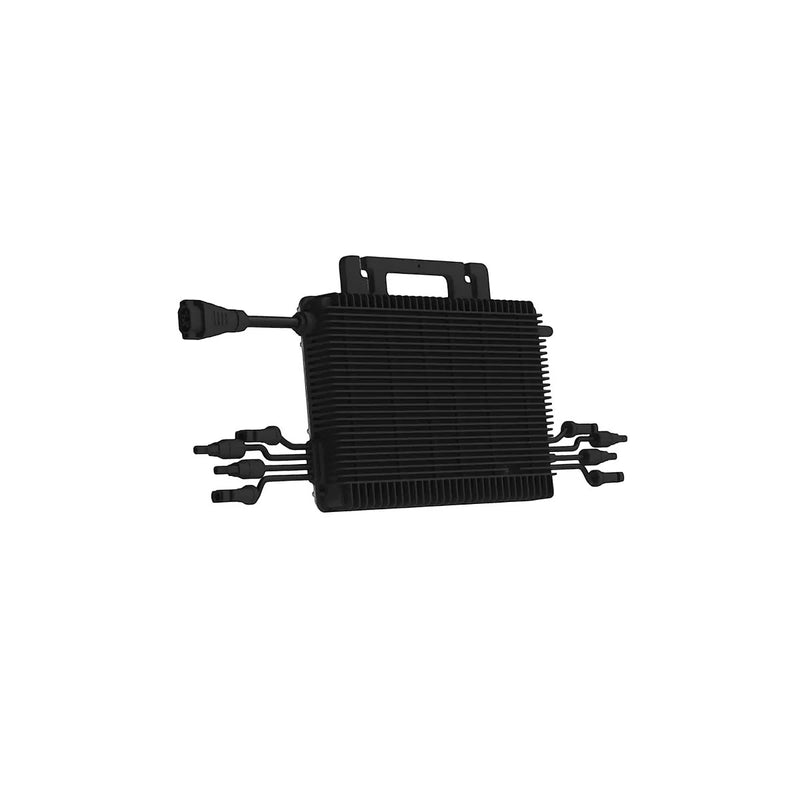

Der Hoymiles HMS-1600-4T ist als 4-in-1-Mikro-Wechselrichter für den Anschluss von bis zu vier PV-Modulen ausgelegt. Vier voneinander unabhängige MPPT-Eingänge ermöglichen eine separate Leistungsregelung der angeschlossenen Module. Das IP67-Gehäuse ist für den Außenbereich vorgesehen; die Kühlung erfolgt passiv durch natürliche Konvektion ohne Lüfter.
Die DTU-WLite-S übernimmt die drahtlose Kommunikation mit dem Mikro-Wechselrichter und überträgt die Betriebsdaten über WLAN an die S-Miles Cloud. Dadurch lassen sich Anlagenstatus, Erzeugungsdaten und Meldungen über die Hoymiles-Plattform auswerten.
Vorteile im Alltag
Die modulbezogene Leistungsregelung reduziert die gegenseitige Beeinflussung der PV-Module bei unterschiedlichen Einstrahlungsbedingungen. Das ist insbesondere bei zeitweiser Teilverschattung oder unterschiedlichen Ausrichtungen der Module hilfreich.
Der lüfterlose Wechselrichter arbeitet ohne mechanisch bewegte Kühlkomponenten. Die Anlagenüberwachung über DTU und S-Miles Cloud erleichtert die Kontrolle der Stromproduktion und unterstützt dabei, ungewöhnliche Betriebszustände frühzeitig zu erkennen.
Systemintegration & Kompatibilität

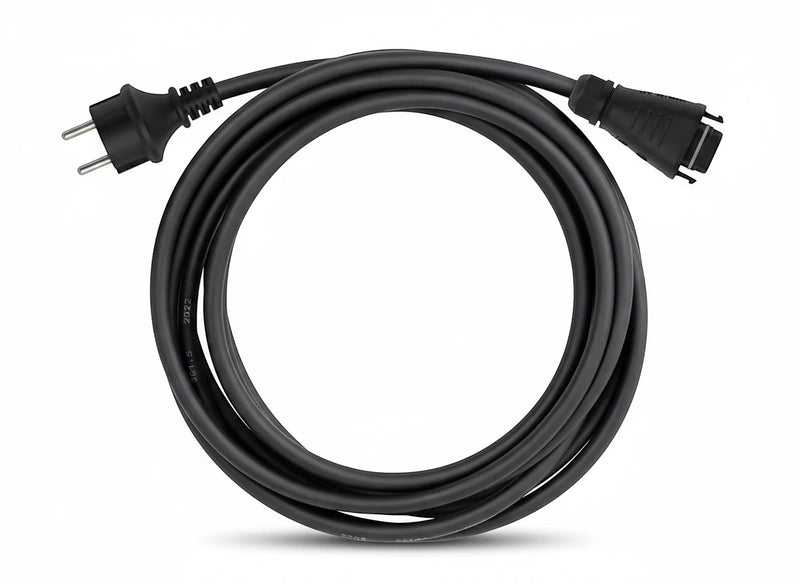

Jeweils ein Jolywood Modul wird mit einem eigenen DC-Eingang des HMS-1600-4T verbunden. Die Modulkennwerte liegen innerhalb des für den Wechselrichter vorgesehenen Eingangsbereichs. Das beiliegende 10-Meter-Stromkabel dient zur AC-seitigen Weiterführung des erzeugten Wechselstroms.
Für die Nutzung des bifazialen Ertragspotenzials sollte die Modulrückseite nicht vollständig abgedeckt sein. Helle oder reflektierende Flächen sowie eine ausreichende rückseitige Belichtung können die Nutzung der bifazialen Bauweise unterstützen. Ein Montagesystem und ein Batteriespeicher gehören nicht zum angegebenen Paketumfang.
Technische Daten im Überblick
Die wichtigsten Systemdaten des Photovoltaik-Komplettpakets im Überblick.
| Nennleistung PV-Anlage | 1,84 kWp |
| Modulleistung | 460 Wp je Modul |
| Anzahl Module | 4 |
| Wechselrichtertyp | 4-in-1-Mikro-Wechselrichter |
| Spannung | 230 V AC Nennspannung |
| Frequenz | 50 Hz |
| Phasen | 1-phasig |
| Anschlussart | AC-Stromkabel, 10 Meter |
| Speicher enthalten | Nein |
Montage
Jedes PV-Modul misst 1.762 × 1.134 × 30 mm und wiegt 24,6 kg. Vor der Montage sind Unterkonstruktion, Befestigungspunkte, zulässige Klemmbereiche sowie die örtlichen Wind- und Schneelasten zu prüfen. Das verwendete Montagesystem muss für den vorgesehenen Untergrund und die Modulabmessungen geeignet sein.
Der Mikro-Wechselrichter soll geschützt unter den PV-Modulen montiert werden. Zwischen Wechselrichtergehäuse und angrenzenden Bauteilen ist ein Mindestabstand von 2 cm für Belüftung und Wärmeabfuhr einzuhalten. Elektrische Anschluss-, Schutz- und Inbetriebnahmearbeiten sind entsprechend den örtlichen technischen Vorgaben auszuführen.
Hinweise
PV-Module erzeugen bereits bei Lichteinfall Gleichspannung. Leitungen, Steckverbindungen und Anschlusskomponenten sind deshalb vor Montage und Inbetriebnahme auf Beschädigungen, korrekte Polarität und sicheren Sitz zu prüfen.
Die zulässige Anschlussart sowie erforderliche Anmelde- und Netzbetreiberprozesse richten sich nach dem Einsatzland, der tatsächlichen Wechselrichterkonfiguration und den örtlich geltenden Vorgaben. Die Nennausgangsleistung des enthaltenen Hoymiles HMS-1600-4T beträgt 1.600 VA.
Für den Betrieb der DTU-WLite-S werden eine geeignete Stromversorgung mit 5 V und 2 A sowie eine kompatible WLAN-Verbindung benötigt. Batterien oder andere Energiequellen dürfen nicht direkt an die PV-Eingänge des Mikro-Wechselrichters angeschlossen werden.

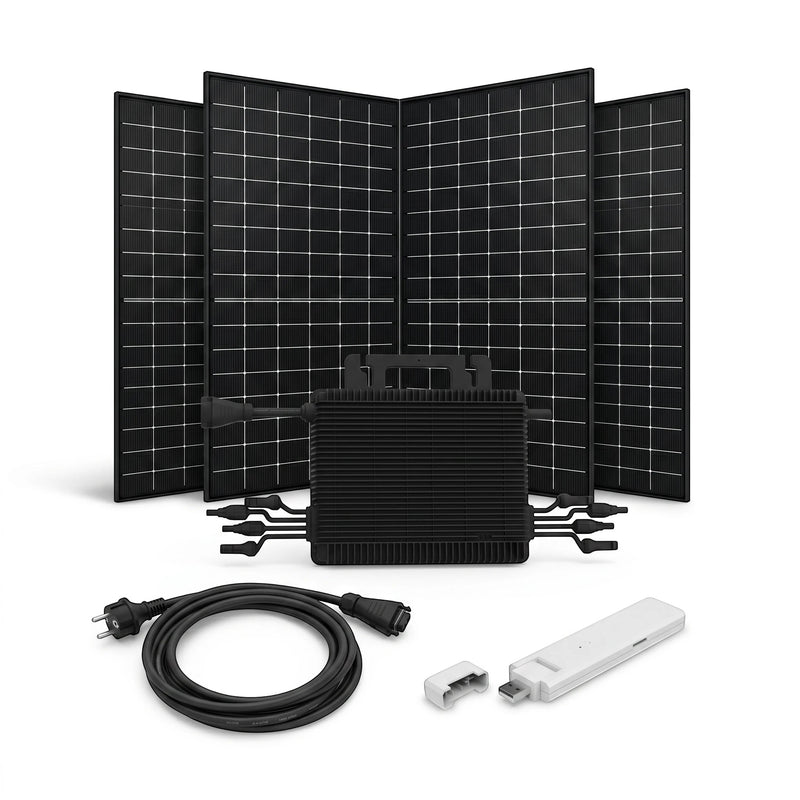

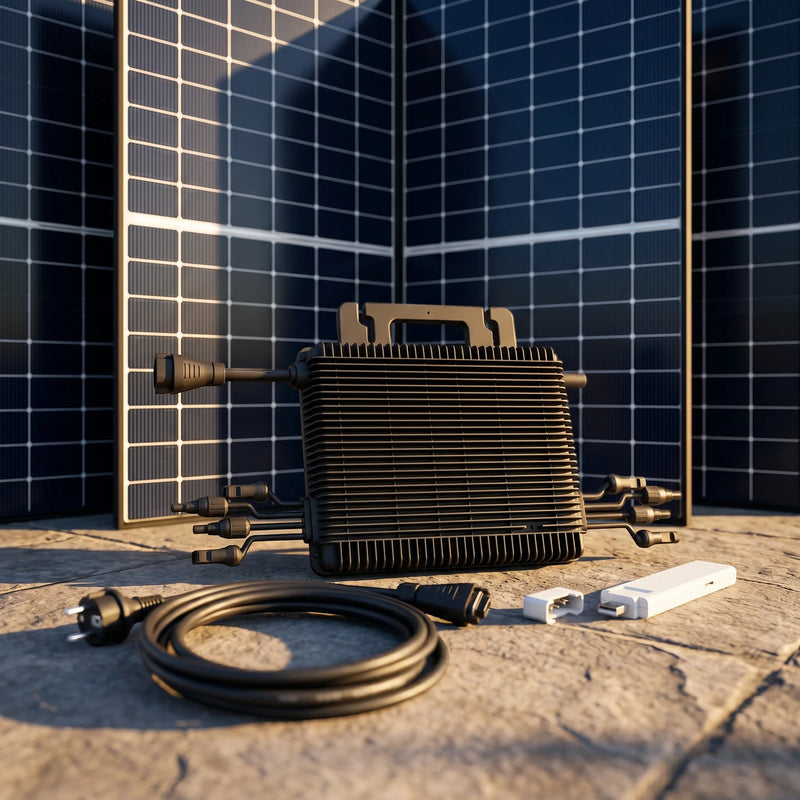

Lieferumfang
- 4 × Jolywood JW-HD96N-R2-460 PV-Modul, jeweils 460 Wp, bifazial, Glas-Glas
- 1 × Hoymiles HMS-1600-4T Mikro-Wechselrichter
- 1 × AC-Stromkabel, Länge 10 Meter
- 1 × Hoymiles DTU-WLite-S Datenübertragungseinheit
