PLC αποθήκευσης buffer σε στρώσεις

Περιοχές εφαρμογής

Η στρωματοποιημένη δεξαμενή αποθήκευσης SPS έχει σχεδιαστεί για χρήση σε συστήματα θέρμανσης, στερεών καυσίμων και ηλιακής ενέργειας, καθώς και σε σταθμούς συμπαραγωγής θερμότητας και ηλεκτρικής ενέργειας. Εξασφαλίζει αποτελεσματική στρωματοποίηση θερμοκρασίας και παρέχει αξιοποιήσιμη ενέργεια ανάλογα με τις ανάγκες από διαφορετικές πηγές θερμότητας.

Χάρη στη βελτιστοποιημένη ροή τροφοδοσίας και επιστροφής, η δεξαμενή αποθήκευσης είναι κατάλληλη για μεμονωμένα συστήματα καθώς και για τη σύνδεση πολλών δεξαμενών προσωρινής αποθήκευσης σε σειρά, για παράδειγμα σε μεγαλύτερα κτίρια ή σε συνδυασμένες πηγές ενέργειας.

υλικό & κατασκευή

Η δεξαμενή είναι κατασκευασμένη από χάλυβα υψηλής ποιότητας S235JRG2 σύμφωνα με το DIN 4753 και το Euronorm EN 12897. Το εσωτερικό του δοχείου έχει αφεθεί ακατέργαστο, το εξωτερικό έχει υποστεί εργοστασιακή αστάρωση και στηρίζεται σε σταθερό δακτύλιο βάσης.

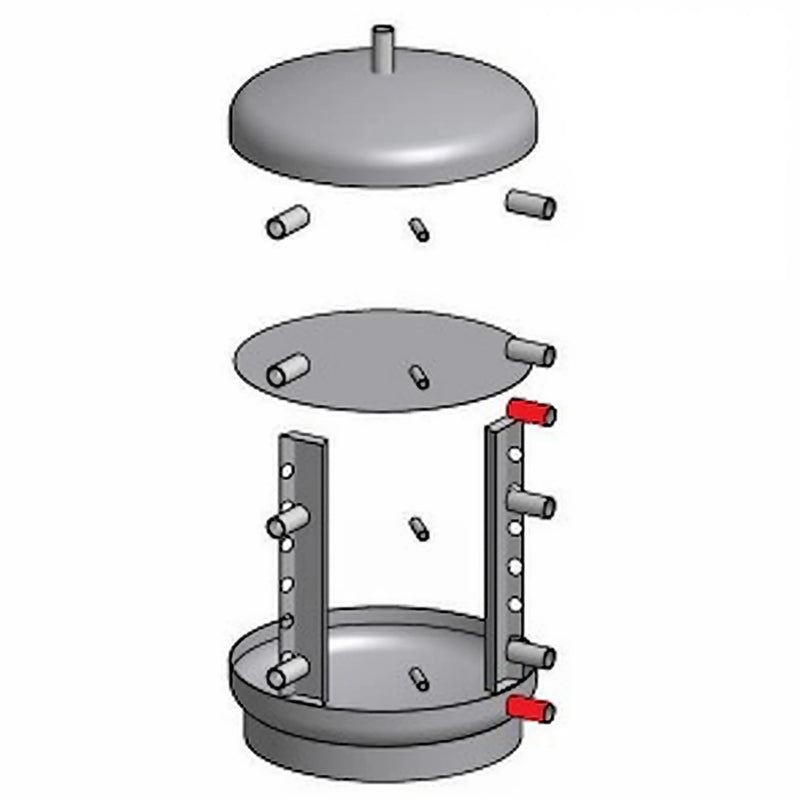

Για τη βελτίωση της στρωματοποίησης, έχουν ενσωματωθεί κανάλια στρωματοποίησης και μια συγκολλημένη πλάκα διαχωρισμού στρωματοποίησης. Οι υποδοχές είναι διατεταγμένες υπό γωνία 90°, γεγονός που απλοποιεί τη συναρμολόγηση και τη σύνδεση πολλαπλών δεξαμενών αποθήκευσης.

Τεχνικά χαρακτηριστικά

Η δεξαμενή αποθήκευσης έχει σχεδιαστεί για μέγιστη πίεση λειτουργίας 5 bar και διαθέτει δύο υποδοχές για ηλεκτρικά θερμαντικά στοιχεία. Πρόσθετες συνδέσεις έχουν τοποθετηθεί για τη βελτιστοποίηση της ροής επιστροφής και τη διατήρηση της διαστρωμάτωσης της θερμοκρασίας.

Ο σχεδιασμός μειώνει τη θερμική ανάμειξη, επιτρέποντας έτσι υψηλή αξιοποίηση της αποθηκευμένης θερμότητας σε διαφορετικές ζώνες θερμοκρασίας.

Επιλογές μόνωσης

Διατίθενται αρκετές επιλογές μόνωσης για τη δεξαμενή αδρανείας SPS: STS EPS 100 mm (κλάση απόδοσης C), STS EPS AirPor® 130 mm (κλάση απόδοσης B) ή υπεράκαμπτος αφρός PU 150 mm (κλάση απόδοσης A) για μεγέθη δεξαμενών από 600 έως 1000 λίτρα. Όλες οι μονώσεις παρέχονται με ασημί-γκρι πλαστικό περίβλημα και ταινία στεγανοποίησης.

Η μόνωση είναι τοποθετημένη με ακρίβεια και αφαιρούμενη για να διευκολύνει την εγκατάσταση και τη συντήρηση. Ανάλογα με το σχεδιασμό, αυτό μπορεί να μειώσει σημαντικά την απώλεια θερμότητας.

Αφρός πολυστερίνης EPS AirPor® γκρι

Η μόνωση EPS AirPor® συνδυάζει αφρό πολυστερίνης με προσθήκη γραφίτη, με αποτέλεσμα βελτιωμένη ανάκλαση θερμότητας και μειωμένη απώλεια θερμότητας. Η έκδοση 130 mm (110 mm EPS + 20 mm fleece) πληροί την ενεργειακή κλάση B, ενώ η έκδοση 100 mm (80 mm EPS + 20 mm fleece) πληροί την ενεργειακή κλάση C.

Στα πλεονεκτήματα περιλαμβάνονται έως και 30% μειωμένες θερμικές απώλειες σε σύγκριση με τα συμβατικά μονωτικά υλικά, εύκολη και γρήγορη εγκατάσταση, 100% ανακυκλωσιμότητα και πρόσθετη μόνωση δαπέδου και καπακιού. Η θερμική αγωγιμότητα σύμφωνα με το πρότυπο DIN EN 12667 είναι 0,0316 W/mK. Κατηγορία πυροπροστασίας σύμφωνα με το πρότυπο DIN 4102: B2.

Μόνωση από εξαιρετικά άκαμπτο αφρό PU

Η μόνωση από υπεράκαμπτο αφρό PU, με πάχος 150 mm, προσφέρει εξαιρετικές μονωτικές ιδιότητες και επιτυγχάνει ενεργειακή κλάση απόδοσης Α. Αποτελείται από πολυουρεθάνη 150 mm σε συνδυασμό με φλις πολυεστερικών ινών 10 mm και καλύπτεται με μανδύα PS σε χρώμα RAL 9006.

Η πλαστικοποίηση από fleece ελαχιστοποιεί τις απώλειες λόγω μεταφοράς στα τοιχώματα, το καπάκι και τις ενώσεις του δοχείου. Η μόνωση είναι αφαιρούμενη, φιλική προς το δέρμα, φιλική προς το περιβάλλον και επίσης 100% ανακυκλώσιμη. Θερμική αγωγιμότητα σύμφωνα με το πρότυπο DIN EN 12667: 0,023 W/mK· κατηγορία πυροπροστασίας σύμφωνα με το πρότυπο DIN 4102: B2.

Συνέλευση & εγκατάσταση

Οι προσυναρμολογημένες πρίζες υπό γωνία 90° επιτρέπουν την εύκολη και ασφαλή σύνδεση σε κυκλώματα θέρμανσης και την βολική σύνδεση πολλαπλών δεξαμενών αποθήκευσης σε μπαταρίες. Ο σχεδιασμός δακτυλίου βάσης απλοποιεί την εγκατάσταση επί τόπου.

Χάρη στην αφαιρούμενη μόνωση και στις ταινίες ασφάλισης με ακριβή τοποθέτηση, η εγκατάσταση είναι γρήγορη και εύκολη στη συντήρηση.Δύο υποδοχές για ηλεκτρικά θερμαντικά στοιχεία επιτρέπουν τη χρήση πρόσθετης ηλεκτρικής αναθέρμανσης, εάν απαιτείται.

Φόντα & Λειτουργία

Η στρωματοποιημένη δεξαμενή αδρανείας SPS συνδυάζει την στιβαρή ποιότητα χάλυβα με εξελιγμένη τεχνολογία στρωματοποίησης και διάφορες επιλογές μόνωσης, επιτρέποντάς της να βελτιστοποιηθεί για διαφορετικές απαιτήσεις. Η μειωμένη απώλεια θερμότητας, η βελτιωμένη στρωματοποίηση και οι ευέλικτες επιλογές σύνδεσης αυξάνουν την απόδοση και την αξιοπιστία λειτουργίας.

Συνολικά, το σύστημα αποθήκευσης προσφέρει μια ανθεκτική, οικονομική λύση για την αποθήκευση ενέργειας σε σύγχρονα συστήματα παροχής θερμότητας και διευκολύνει την ενσωμάτωση ανανεώσιμων πηγών θερμότητας καθώς και τη βελτιστοποίηση της κατανάλωσης και του λειτουργικού κόστους.

Πεδίο εφαρμογής της παράδοσης

• Στρωματοποιημένες δεξαμενές αποθήκευσης χωρίς εναλλάκτες θερμότητας της επιλογής σας
• συμπεριλαμβανομένης επιλεγμένης μόνωσης
• Συνέλευση & Οδηγίες λειτουργίας
